1、220kV變電站電氣主母線槽接線及正常工作辦法

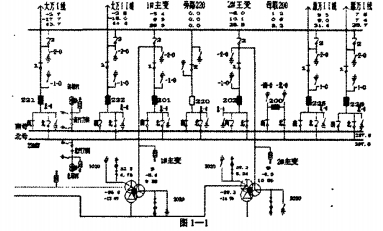

1.1一次主接線。圖1-1所示為220KV仿真綜合站的一次體系主接線圖，220KV仿真站內有兩臺三相三繞組有載調壓變壓器，有三個電壓等級220KV、110KV、35KV，接線組別為YO/Y0/A，冷卻體系為強迫油循環風冷體系。220KV體系為雙母線槽帶旁母接線工作，共有4回線路，有獨立的母聯斷路器和旁路斷路器。110KV體系為雙母帶旁母接線工作，共有7條線路，有獨立的母聯斷路器和旁路斷路器。35KV體系為雙母帶旁母接線工作，共有10條線路，有獨立的母聯斷路器和旁路斷路器。

1.2正常工作辦法。

1#、2#主變并排工作;1#主變110KV、220KV中性點接地刀閘在合閘方位。220KV南、北母經母聯200斷路器并排工作;其間:大萬I線221、1#主變201、雁萬ⅡI線225斷路器作業于南母，大萬線222、2#主變202、雁萬Ⅰ線226斷路器作業于北母。220KV旁母備用，旁路220斷路器熱備用于南母。

2、220kV母線槽倒閘操作的次第解析

2.1檢查220KV母聯開關確在合閘方位。目的:承認正付母線槽確在并排情況，否則，合刀閘時或許產生用刀閘合環(相當于帶負荷合刀閘)或拉刀閘時產生用刀閘解環(相當于帶負荷拉刀閘)的誤操作事端，且母線槽壓差越大，危害越大，所以必定要檢查母聯開關確在合閘方位。省中調規程規則:用刀閘解合環操作，設備主管單位應事前經過計算、試驗和同意，并對其安全性、可靠性擔任。

2.2將母差防護改為單母辦法。依據各站母差防護配置的不同，做如下操作:(1)投互聯壓板;(2)投單母壓板;(3)將切換開關QK打至“損壞固定”方位。

關于BP-2B母差防護，當兩組母線槽刀閘同時合上時，設備自動判別為母線槽互聯，但為了確保在整個倒母線槽過程中，母線槽有缺點不經挑選元件，直接跳﹖條母線槽，確保人身設備安全，選用強制互聯。必定要在取母聯開關操作保險之前將母差防護改為單母辦法。否則如果任一條母線槽缺點，都將是母聯失靈發動跳開另一條母線槽，延誤了母線槽缺點切除時間，有或許構成體系安穩損壞。

2.3檢查母差防護不平衡電流正常。關于微機防護母差不平衡電流應不大于10OMA，PMH-3型不大于10MA也是一項反措，目的是比較倒母線槽前后母差不平衡電流的巨細，關于PMH-3型母差防護能夠及時發現開關母差CT連片接觸是否杰出，以便及時發現異常。

2.4停用母聯開關控制電源空氣開關。倒母線槽之前要取母聯操作保險，其目的是為了防止在倒排過程中，母聯開關偷跳，構成用刀閘解合環的誤操作事端。

2.5將電壓切換開關K由“擺放”打至“并排”方位。雙母線槽正、副母PT二次并排的條件。(1)母聯開關在工作情況:(2)BK開關在“并排”方位;(3)有一組PT刀閘擺開。

這是一項反措，有的變電站是自動并排，K開關一直打在“并排”方位。但正常時二次并不并排，只有當母聯開關工作時(1G、2G和DL在合閘方位)一組PT刀閘(1G或IIG)擺開后，二次才并排。

2.6檢查付母線槽負荷確已全部倒至正母線槽(對一次設備進行進一步的承認)。

2.7擺開付母線槽壓變二次空開。母聯壓變二次空開的操作要在帶電的情況下投停，其目的也是為了防止二次反充電(為何防止PT二次反充?這是由于PIT正常工作時相當于變壓器的一種特別工作辦法，其二次側是電壓線圈，阻抗很大，相當于開路。PT相當于內阻極小的電壓源，當PT由二次向一次充電時，將在一次產生很高的電壓，一次側很小的電流就會在二次產生很大的電流，輕則二次空開跳開，重則會構成人身和設備損壞事端，所以是絕不允許反充的)。

2.8合上母聯開關控制電源空氣開關。

2.9將電壓切換開關K由“并排”打至“擺放”方位。目的是斷開電壓的二次并排。

2.10檢查母差不平衡電流正常(與倒母線槽前作一比較，應無較大變化)。

2.11退出互聯壓板。在合上母聯開關控制電源空氣開關后再退出互聯壓板，也是為了防止如果一條母線槽缺點，是母聯失靈發動跳開另一條母線槽，延誤了母線槽缺點切除時間，有或許構成體系安穩損壞。

2.12擺開母聯開關及兩側刀閘。2.13擺開副母線槽壓變刀閘。

2.14驗電合母線槽接地刀閘或掛地線。

2.15按下母差防護屏信號復歸按鈕。

2.16至于電度表切換，有的習慣于倒完母線槽后再切換，有的習慣于斷開母聯開關控制電源后就切換，依據習慣而定，但要一致。

3結束語

本文就雙母線槽接線倒母線槽操作的各個危險點做了詳細的分析并提出了防范措施，實踐證明這些防范措施是有效的，能夠確保操作的安全。
