母線槽安裝施工方案

一、編制依據：

1、建設工程施工招標文件、答疑文件、圖紙會審文件及現場踏勘情況。

2、建設工程施工圖紙。

3、國家現行規范、行業及地方強制性標準、規程、驗收標準。

4、工業設備安裝有限公司質量、環境、職業健康安全一體化《管理手冊》、《程序文件》、《作業指導書》和《施工工藝標準》等企業標準。

5、建筑電氣工程施工質量驗收規GB50303-2002

6、《電力建設安全工作規程》

7、產品出廠安裝說明書

二、工程概況：

工程名稱：

工程地點：

建設規模：

建設單位：

母線槽用途:本建筑是工業生產為主。母線槽主要分為3200A和1000A兩種規格，材質為鋁制母線。

三、施工準備

1、技術準備

1.1設備及材料要求

（1）、封閉插接母線應有出廠合格證、安裝技術文件。技術文件應包括額定電壓、額定容量、試驗報告等技術數據。型號、規格、電壓等級、應符合設計要求。

（2）、各種規格的型鋼應無明顯銹蝕，卡件、各種螺栓、墊圈應符合設計要求，應是熱鍍鋅制品

（3）、其它材料：防腐油漆、面漆、電焊條等應有出廠合格證。

1.2作業條件：

(1)、施工圖紙及產品技術文件齊全。

（2）、封閉插接母線安裝部位的建筑裝飾工程全部結束。暖衛通風工程安裝完畢。（3）、電氣設備（變壓器、開關柜等）安裝完畢，且檢驗合格。

（4）、配合土建裝修，保證其安裝位置及尺寸正確無誤。

（5）、進行母線槽的檢驗工作，檢查進場材料的規格、型號、數量應與圖紙一致，附件、備件、質量證明文件及技術文件齊全，同時應符合規范要求，按照監理的要求及時進行施工前的報驗，并作好檢驗記錄。

（6）、做好施工圖的審查、會審工作，并應參加設計交底。

（7）、認真學習有關的施工及驗收規范，掌握其技術標準，并按設計要求施工。

（8）、做好施工前的技術交底和記錄。

2、主要工具

安裝機具設備：

2.1主要機具：工作臺、臺虎鉗、鋼鋸、鎯頭、油壓煨彎器、電鉆、電錘、電焊機、力矩扳手等。

2.2測試工具：鋼角尺、鋼卷尺、水平尺、絕緣搖表等。

四.工藝流程

本工程對生產設備供電采用3200A和1000A兩種規格的封閉式母線，封閉式母線施工要求高，工程量較大，所以在施工工程中要嚴格遵守施工質量規范要求，保證施工質量。

1工藝流程：

設備點件檢查→支架制作及安裝→封閉插接母線安裝→試運行驗收

2設備點件檢查：

2.1設備開箱點件檢查，應有安裝單位、建設單位或供貨單位共同進行，并做好記錄。

2.2根據裝箱單檢查設備及附件，其規格、數量、品種應符合設計要求。

2.3檢查設備及附件，分段標志應清晰齊全、外觀無損傷變形，母線絕緣電阻符合設計要求。

2.4檢查發現設備及附件不符合設計和質量要求時，必須進行妥善處理，經過設計認可后再進行安裝。

3支架制作及安裝：

支架制作和安裝應按設計和產品技術文件的規定制作和安裝，如設計和產品技術文件無規定時，按下列要求制作和安裝。

3.1支架制作：

（1）、根據施工現場結構類型，支架應采用角鋼或槽鋼制作。應采用“一”字型、“1”型、“U”字型、“T”字型四種型式。

（2）、支架的加工制作按選好的型號，測量好的尺寸斷料制作，斷料嚴禁氣焊切割，加工尺寸最大誤差5mm。

（3）、型鋼架的煨彎宜使用臺鉗用鎯頭打制，也可使用油壓煨彎器用模具頂制。

（4）、支架上鉆孔應用臺鉆或手電鉆鉆孔，不得用氣焊割孔，孔徑不得大于固定螺栓直徑2mm。

（5）、螺桿套扣，應用套絲機或套絲板加工，不許斷絲。

3.2支架的安裝：

（1）、封閉插接母線的另彎處以及與箱（盤）連接處必須加支架。直段插生產建設母線支架的距離不應大于2m。

（2）、埋注支架用水泥砂漿，灰砂比1∶3。425號及其以上水泥，應注灰飽滿、嚴實、不高出墻面，埋深不少于80mm。

（3）、膨脹螺栓固定支架不少于兩條。一個吊架應用兩根吊桿，固定牢固，螺扣外露2～4扣，膨脹螺栓應加平墊和彈簧墊，吊架應用雙螺母夾緊。

（4）、支架及支架與埋件焊接處刷防腐油漆應均勻，無漏刷，不污染建筑物。

4封閉式母線的安裝：

本工程對生產設備供電采用3200A和1000A兩種規格的封閉式母線，封閉式母線施工要求高，工程量較大，所以在施工工程中要嚴格遵守施工質量規范要求，保證施工質量。

4.1一般要求：

（1）、封閉插接母線應按設計和產品技術文件規定進行組裝，組裝前應對每段進行絕緣電阻的測定，測量結果應符合設計要求，并做好記錄。

（2）、母線槽，固定距離不得大于2.5m。水平敷設距地高度不應小于2.2m。

（3）、母線槽的端頭應裝封閉罩（圖1），各段母線槽的外殼的連接應是可拆的，外殼間有跨接地線，兩端應可靠接地。

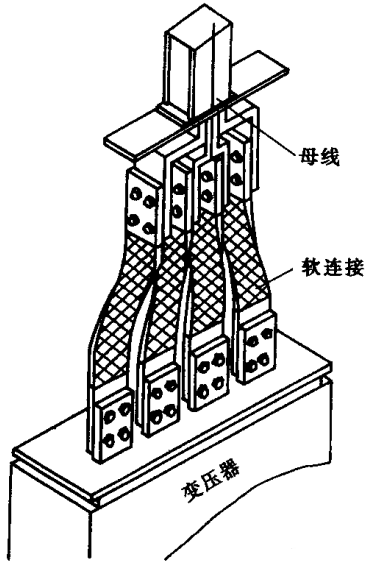

（4）、母線與設備聯接宜采用軟聯接（圖2）。母線緊固螺栓應由廠家配套供應，應用力矩搬手緊固。

4.2母線槽沿墻水平安裝（圖3）。安裝高度應符合設計要求，無要求時不應距地小于2.2m，母線應可靠固定在支架上。

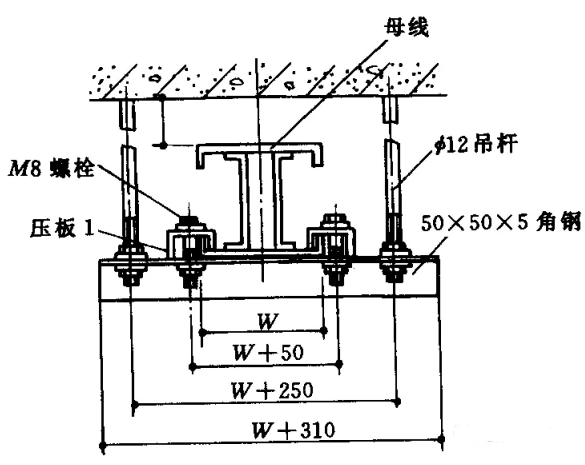

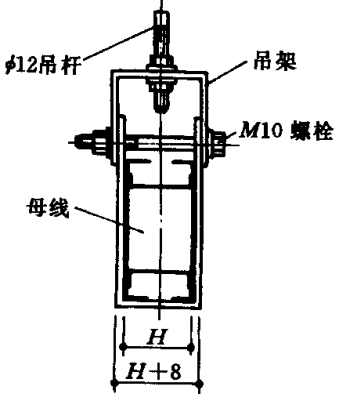

4.3母線槽懸掛吊裝。（圖4、圖5）吊桿直徑應與母線槽重量相適應，螺母應能調節。

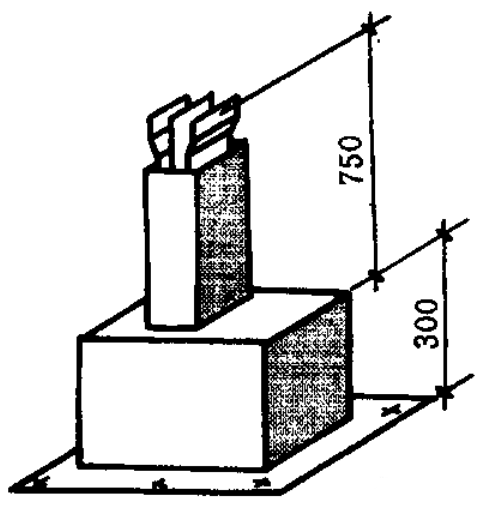

4.4封閉式母線的落地安裝（圖6）。安裝高度應按設計要求，設計無要求時應符合規范要求。立柱可采用鋼管或型鋼制作。

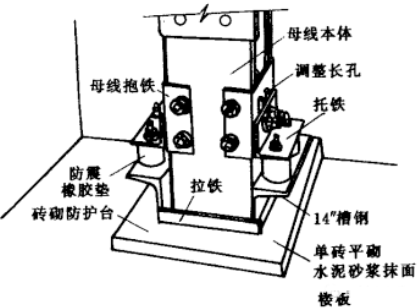

4.5封閉式母線垂直安裝。沿墻或柱子處，應做固定支架，過樓板處應加裝防震裝置，并做防水臺（圖7）。

圖7

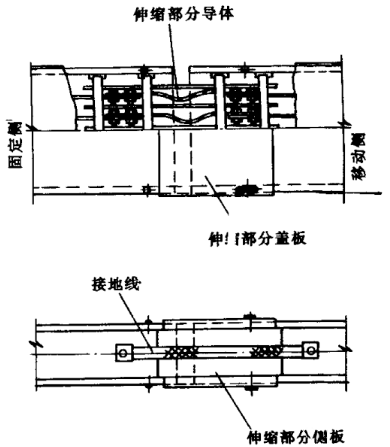

4.6封閉式母線敷設長度超過40m時，應設置伸縮節，跨越建筑物的伸縮縫或沉降縫處，宜采取適應的措施（圖8），設備定貨時，應提出此項要求。

圖8

4.7封閉式母線插接箱安裝應可靠固定，垂直安裝時，安裝高度應符合設計要求，設計無要求時，插接箱底口宜為1.4m（圖9）。

4.8封閉式母線垂直安裝距地1.8m以下應采取保護措施（電氣專用豎井、配電室、電機室、技術層等除外）。

4.9封閉式母線穿越防火墻、防火樓板時，應采取防火隔離措施。

5試運行驗收：

5.1試運行條件：變配電室已達到送電條件，土建及裝飾工程及其他工程全部完工，并清理干凈。

5.2對封閉式母線進行全面的整理，清掃干凈，接頭聯接緊密，相序正確，外殼接地良好。絕緣搖測符合設計要求，并做好記錄。

5.3與插接式母線聯接設備及聯線安裝完畢，母線送電前應進行耐壓試驗，500V以下母線可用500V搖表搖測，絕緣電阻不小于0.5MΩ。

5.4送電要有專人負責，送電程序應為先高壓、后低壓；先干線，后支線；先隔離開關后負荷開關。停電時與上述順序相反。

5.5、車間母線送電前應無掛好有電標志牌，并通知有關單位及人員送電后應有指示燈。

5.6送電空載運行24h無異常現象，辦理驗收手續，交總包單位使用，同時提交驗收資料。

5.7驗收資料包括：交工驗收單、變更洽商記錄、產品合格證、證明書、測試記錄、運行記錄等。

五、安裝與土建的施工配合：

1、施工各階段安裝與土建各工種在同一作業面穿插施工時，由項目部技術負責人組織有關工種負責人協調制定作業程序，規定合理的時間差、空間差，防止發生沖突，影響工程進度和質量。

2、安裝單位和土建單位密切配合好預埋件、預留孔洞的埋設和預留，重要埋件要保證萬無一失，一般埋件要保證位置到位準確，力爭做到不遺漏、不偏位。

3、留洞由土建施工，安裝配合檢查驗收，土建施工完畢后，要向安裝辦理預留洞交接記錄。

4、安裝施工人員不得隨意在建筑物樓板，墻板上打洞，因特殊原因需要破壞建筑物時，應與土建協商，確定位置后，經土建工程師同意方可打洞，涉及結構的重要部位時，必須征求土建部門和設計院的同意，不可擅自行事。

5、安裝施工過程中，不得污染、損壞墻面、門窗、地面等，土建也應協調搞好安裝成品、半成品的保護，不得隨意搬動已完好的管道、線路、開關、閥門，未交工的廁所，衛生間禁止使用，不得隨意取走預留管口的管堵，互相保護和尊重對方的勞動成果。

六、質量通病的防治：

質量通病的產生，主要原因是工程施工前對質量通病的發生沒有預見，沒有采取有效的防治措施，施工中沒有嚴格按工藝要求施工，關鍵環節點沒有得到控制，跟蹤檢查的力度不夠，致使施工中簡化工序、關鍵環節處理不認真等。各主要分項工程質量通病防治措施：

常產生的質量問題及防治措施

七、成品保護措施：

要把安裝過程和土建工程作為一個整體來對待，在安裝過程中，地面鋪設彩條布，重物和工具放在自制木板上，同時注意保護廠房的墻面、頂板、門窗及油漆、裝飾等防止碰壞。

1、絕緣瓷件、夾持件應妥善保管，輕拿輕放、防止碰傷，已安裝好的瓷件不應承受其他應力，以防損傷。

2、已調平直的母線，不得亂放，不得在母線上放置重物。

3、封閉、插接式母線及其夾持件在裝卸、運輸過程中，應注意輕拿輕放，不得隨意在地上拖拉，不得隨意拆除包裝物。臨時堆放時，應擺放整齊，并有防塵、防水措施，不得在母線上放置建筑材料，不得在母線上作業。如有其它工種作業應對封閉插接母線加保護，以免損傷

4、封閉、插接式母線安裝結束，應采取密封措施。配電間、車間墻壁需二次粉刷時，應防止砂漿、灰塵、油漆等進入母線，并懸掛明顯的標識牌，以防物體撞擊或人為損壞。

5、封閉、插接式母線安裝結束，暫時不能送電，或有其他工種作業，應對母線加以保護，母線送電檢查結束，配電間、電氣室宜關門落鎖，現場設置明顯標志牌，防止人為損壞。

6、安裝、調試、試運行階段應拉好彩條布，畫好警戒線，避免閑雜人員進入。
