本文主要解說的是空氣型絕緣母線槽的關鍵特征，其間包含空氣型絕緣母線槽的首要用處及其適用范圍，及母線槽的結構及其運用環境和技術功能等。

空氣型絕緣母線槽的特色

1、空氣型絕緣母線槽的首要用處及其適用范圍

空氣型絕緣母線槽，適用于額定作業電壓660V、額定作業電流250～2500A、頻率50Hz的三相四線制或三相五線制供配電線路，它具有結構緊湊、絕緣強度高、傳輸電流大、交流功能好、電氣功能安穩、易于設備修補、壽命時間長等一系列特色。被廣泛地應用在工礦企業、高層建筑和公共設施等供配電體系。

2、空氣型絕緣母線槽的結構及其運用環境

導電封閉式母線外殼的表面處理是一項很重要的作業，它包含酸洗、磷化、烘干、噴粉、固化等工藝進程。選用聚酯環氧粉末噴涂的外殼，其表面附著力強堅持時間久，并能起到絕緣效果。

其首要結構為：

(1)導電銅排—由純銅排組成，導電銅排接頭的表面應均勻鍍錫。

(2)絕緣材料—由聚四氟乙烯、聚碳酸高強絕緣塑料塊組成。

(3)固定螺栓、絕緣套管、蓋板。

空氣型絕緣母線槽設備場所不易逾越海拔高度2000m，周圍空氣溫度不高于＋40℃、不低于－5℃，在24小時內室內平均溫度不逾越＋35℃，空氣相對濕度在40℃時不逾越50％、在20℃時不逾越90％。周圍空氣清潔無塵埃及腐蝕絕緣的氣體。

3、空氣型絕緣母線槽的技術功能

(1)封閉式母線應符合以下技術標準要求：

IEC439－2《低壓成套開關和操控設備》、GB7251－87《低壓成套開關設備》、ZBK36002－89《母線槽、母線干線體系》

(2)封閉母線適用于額定電壓660V以下，頻率50Hz的交流電源，母線在額定電流及110％額定電壓下確保能長期作業，封閉式母線長期通過額定電流時其母排接觸點最高溫度不該大于60℃。母線槽在周圍的溫度為20℃±5℃，濕度為50～70％的常態下其絕緣電阻不小于20MΩ。

(3)封閉母線能承受1min內(3750V50Hz)交流電，而無擊穿和閃絡現象。

(4)封閉母線的阻抗值和分量下表所示。

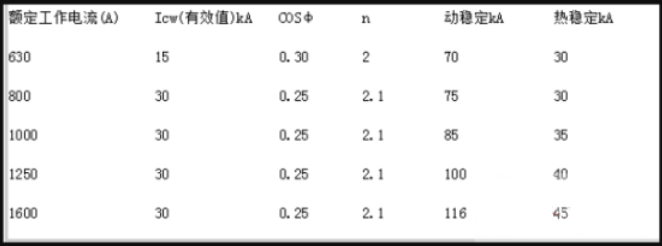

(5)封閉母線承受的額定短時耐受電流和額定峰值耐受電流產生的熱應力和電動應力如下表：
