鋁殼母線槽

母線槽產品--鋁殼母線槽

一、適用范圍

鋁合金空氣絕緣封閉母線、專供交流三相四線、三相五線制，頻率50~60Hz，額定電壓至660V，額定工作電流100~4000A的供配電系統傳輸電能之用。主要用于現代化的廠房、車間和高層建筑，特別適用于空氣濕度較大和鹽霧污染較大的場所。

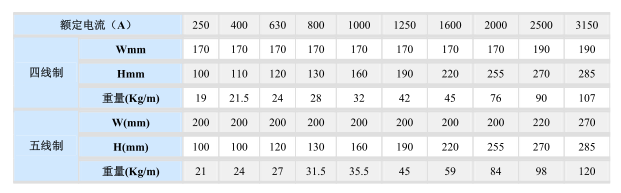

二、結構特點及技術參數1.母線基本結構;

⒉.結構特點:

l)母線槽外殼采用冷壓成型的軌道鋁合金型材，裝配簡單快捷,外形美觀。

2)采用分離空氣絕緣型式，其相間及相地之間的凈距離遠遠大于標準要求，極為安全可靠。

3)內部絕緣件均采用高強度環氧樹脂材料，提高了母線槽的抗動、動熱穩定的能力。

4)接頭采用對接式連接方式，同時采用雙連接銅排，有效地增加了接頭的接觸面積，且安裝方便、快捷。

3.主要技術參數

1）母線槽各項性能符合IEC439-2、GB7251.2-1997。

2）母線槽能保證在額定電流及110%的額定電壓下長期正常工作。

3）母線槽在周圍空氣溫度為20土5℃，相對濕度為50-70%的常態下，其每節的絕緣電阻不低于20MQ2)4）母線槽能承受3750V工頻耐壓，歷時1min無擊穿和閃絡現象。

5)插接箱與母線槽的插拔次數不少于200次。

6）母線槽的防護等級可達IP66。

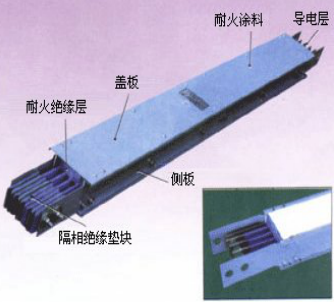

防火母線槽

防火母線槽

本母線除在電氣性能上有絕緣母線之優點外，還具有較好的防火性能，其導電材料選用優質導電銅排、絕緣層采用耐高溫材料、母線外殼內部及整體表面均采用高效防火材料處理，能在周圍環境溫度升至80℃時連續正常工作，不間斷。
